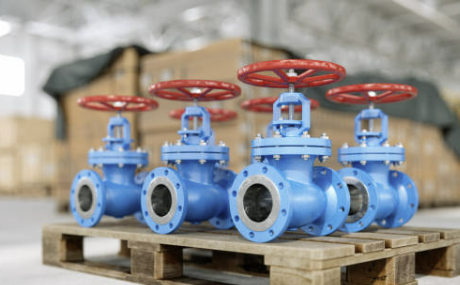

플랜트 배관 밸브 종류와 특징(Gate, Ball valve 등)

안녕하세요. 오늘은 플랜트에서 사용되는 배관 밸브에 대해서 같이 알아보고자 합니다. 플랜트 배관 시스템에서 밸브(Valve)는 유체(액체, 기체, 증기 등)의 흐름을 조절하고 차단하는 중요한 역할을 합니다. 또한 사용 환경, 유체의 특성, 압력 및 온도 조건 등에 따라 다양하게 나뉘며 각각의 특징을 잘 이해하고 선택해야 효율적인 시스템 운영이 가능한데요. 지금부터 플랜트 배관에서 사용되는 밸브의 종류와 특징을 자세히 소개하겠습니다.







🔖 배관 종류 및 특징 쉽게 이해하기!!



배관 밸브의 특징 영상!👉



밸브 특징에 따른 사용👉





목차





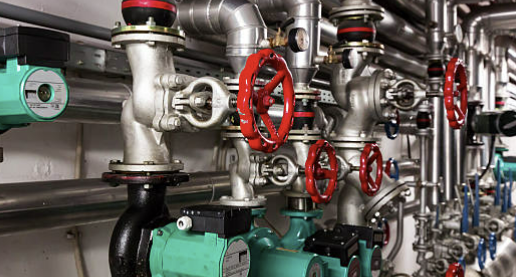

1. 밸브의 역할

플랜트 배관에서 밸브는 다음과 같은 기능을 수행합니다.



밸브 시험에 대한 사항 확인!👉





✅ 유체 흐름의 개폐(차단 및 개방)



✅ 유량 조절 및 방향 변경



✅ 압력 조절 및 안전 유지



✅ 역류 방지 및 시스템 보호



밸브의 선택은 배관의 설계 및 운전 조건에 따라 달라지므로 각 종류의 특징을 이해하는 것이 중요합니다.







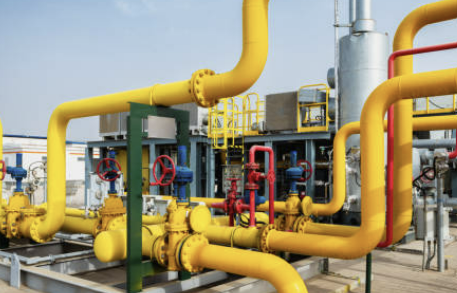

2. 밸브 종류 및 특징

1️⃣ 게이트 밸브 (Gate Valve)

🔹 특징: 유체의 흐름을 완전히 개방하거나 차단하는 데 사용 흐름 조절에는 적합하지 않음 밸브가 완전히 열리면 유체의 저항이 거의 없음 개폐 속도가 느리지만 밀폐력이 뛰어남

🔹 용도: 화학, 발전소, 상하수도 등 배관망에서 차단용으로 사용 높은 압력과 고온에서도 사용 가능



2️⃣ 글로브 밸브 (Globe Valve)

🔹 특징: 흐름을 조절하는 기능이 우수 유체 흐름이 직선이 아니라서 압력 손실이 발생 개폐 속도는 빠른 편

🔹 용도: 유량 조절이 필요한 플랜트에서 사용 고압 및 고온 환경에서 주로 사용됨



3️⃣ 볼 밸브 (Ball Valve)

🔹 특징: 내부에 구형(볼) 디스크가 있어 90도 회전으로 개폐 빠른 개폐가 가능하고 누설이 적음 유지보수가 쉽고 내구성이 높음

🔹 용도: 석유화학, 가스 배관, 냉난방 시스템 등에 사용 긴급 차단이 필요한 곳에서 활용



4️⃣ 버터플라이 밸브 (Butterfly Valve)

🔹 특징: 디스크(날개형)가 회전하며 유체 흐름을 조절 구조가 간단하고 경량이어서 설치가 용이 대구경 배관에 적합하지만 높은 밀폐력은 다소 부족

🔹 용도: 냉각수, 공조 시스템, 정수장 등의 대형 배관망 저압 및 대유량 시스템에 적합



5️⃣ 체크 밸브 (Check Valve)

🔹 특징: 유체가 한 방향으로만 흐르도록 하는 역류 방지 밸브 자동으로 작동하며 유량이 없을 경우 닫힘 내부 구조에 따라 스윙형, 리프트형, 디스크형 등이 있음

🔹 용도: 펌프 시스템, 보일러, 압축기 등 역류 방지가 필요한 곳 배관 내 유체 손실을 방지하는 데 효과적



6️⃣ 감압 밸브 (Pressure Reducing Valve, PRV)

🔹 특징: 유체의 압력을 일정하게 유지하는 기능 고압 유체를 저압으로 변환하여 배관 보호 자동으로 조절 가능

🔹 용도: 스팀 배관, 고압 가스 배관, 공조 시스템 등에 사용 압력 조절이 필요한 플랜트에서 필수



7️⃣ 안전 밸브 (Safety Valve & Relief Valve)

🔹 특징: 배관 내 압력이 일정 수준 이상 올라가면 자동으로 개방 초과 압력으로부터 시스템을 보호하는 역할 증기, 가스, 액체 등 다양한 유체에 적용 가능

🔹 용도: 보일러, 압력 용기, 고압 배관 등에서 과압 방지 화학 플랜트, 발전소, 정유 공장에서 필수적







3. 밸브 선택 시 고려사항

✅ 유체의 종류 (액체, 기체, 증기 등)



✅ 운전 압력 및 온도 조건



✅ 밸브의 기능 (차단, 조절, 감압, 안전 등)



✅ 설치 공간 및 유지보수 용이성



✅ 밀폐 성능 및 내구성



각 밸브는 특정 목적과 환경에 따라 선택해야 하므로 배관 설계 시 이러한 요소들을 신중하게 고려해야 합니다.







4. 밸브 자주하는 질문 및 답변



1️⃣ 밸브의 수명을 연장하는 방법은 무엇인가요?

밸브의 수명을 연장하려면 정기적인 유지보수가 필수입니다.

• 정기 점검: 누설 여부 및 부품 마모 상태 확인
• 윤활 유지: 볼 밸브, 버터플라이 밸브 등은 윤활유 주입
• 올바른 작동: 과도한 압력 변화나 불필요한 개폐 방지
• 적절한 환경 유지: 부식 환경에서는 내식성 코팅된 밸브 사용



2️⃣ 볼 밸브와 게이트 밸브의 차이는 무엇인가요?

볼 밸브 (Ball Valve): 내부에 공(볼) 모양의 디스크가 있어 90도 회전으로 개폐 빠른 개폐가 가능하고 밀폐력이 우수 작은 크기에서 사용이 용이하지만 대형 배관에는 적합하지 않음



게이트 밸브 (Gate Valve): 슬라이드 형태의 게이트가 상하로 움직이며 흐름을 차단 완전 개폐가 가능하지만 개폐 속도가 느림 고온·고압 환경에서도 사용 가능



👉 결론: 빠른 개폐가 필요하면 볼 밸브, 완전 차단이 중요한 경우 게이트 밸브를 선택





3️⃣ 밸브에서 누수가 발생하는 원인은 무엇인가요?

밸브에서 누수가 발생하는 주된 원인은 다음과 같습니다.



패킹(가스켓) 손상 – 장기간 사용으로 인해 밀봉 부품이 마모됨



밸브 디스크 및 시트 마모 – 유체의 압력과 마찰로 인해 밀폐력이 약해짐



너트 및 볼트 풀림 – 진동이나 열변화로 인해 체결 부위가 느슨해짐



부적절한 설치 – 밸브가 올바르게 조립되지 않거나 규격에 맞지 않는 경우



🔖 마무리



지금까지 플랜트 배관에 사용하는 밸브의 종류 및 특징 등에 대해서 알아보았습니다. 배관에서 밸브는 유체의 흐름을 조절하고 시스템을 안전하게 운영하는 핵심 요소입니다. 다양한 밸브의 특성과 용도를 이해하면 효율적이고 안정적인 배관 시스템을 구축할 수 있으니 참고하세요. 감사합니다.
